　　說明：

　　1.適用於公稱尺寸DN15～DN100的薄壁激情69蜜桃一区二区三区管道連接。

　　2、環壓式蜜桃APP污版下载是指承口端部有密封段和穩定段的環壓連接方式。

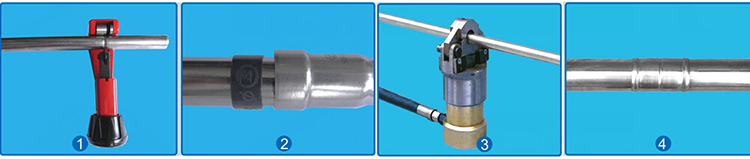

　　3、安裝順序

　　1)連接前，檢驗管材、蜜桃APP污版下载的端部和液斥丁隻等應幹淨無砂粒，無汙物沾粘

　　2)用手動切割器或電動專用砂輪切割機垂直斷管，其傾斜度應小於等於2mm，切割後應去除管口內外毛刺並整圓

　　3)先將管材插入承口底端，用畫線筆沿蜜桃APP污版下载緣在管材上畫出插入長度的標記

　　4)將圓筒形矽橡膠圈套在畫線標記的前端，不得使用任何潤滑劑

　　5)管材插入蜜桃APP污版下载時應確保畫線標記到蜜桃APP污版下载端麵距離應小於等於2mm，密封圈不得扭曲、割傷、移位，並使其完全定位在管材蜜桃APP污版下载的密封段

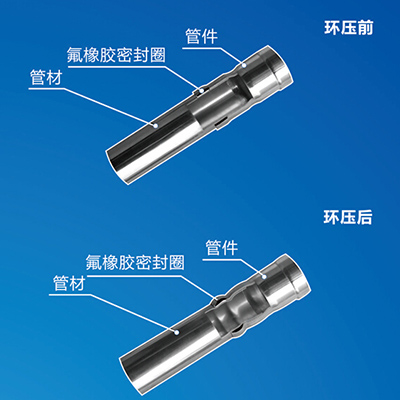

　　6)將液壓工具鉗口的記號麵與蜜桃APP污版下载外端端麵一致，並與被承接的管材、蜜桃APP污版下载呈垂直狀，方可進行環壓、當模塊完全閉合後，穩壓3s以上，即可卸壓。此過程為沿蜜桃APP污版下载圓周均勻施加徑向力使管材與蜜桃APP污版下载的穩定段局部內縮，形成凹槽呈咬合固定，達到所需連接強度，同時，密封段處亦下凹，使密封材料產生壓縮形變，完全填充密封腔內的間隙，形成楔形密封，達到密封效果。

　　4.接頭處無套絲、滾槽、焊接，但拆卸後不得重複使用，管道係統中蜜桃APP污版下载應固定牢固，不得鬆動。

　　5.與內、外螺紋轉換接頭連接時，均需先擰緊螺紋後，再做環壓連接。

**薄壁激情69蜜桃一区二区三区管材、蜜桃APP污版下载規格表**
公稱尺寸 DN	管外徑及公差 DW	壁厚及公差T
公稱尺寸 DN	管外徑及公差 DW	一係列管材	二係列管材	蜜桃APP污版下载
15	16±0.10	0.6±0.06	0.8±0.08	0.8±0.08
20	20±0.12	0.7±0.07	1.0±0.10	1.0±0.10
25	25.4±0.14	0.8±0.08	1.0±0.10	1.0±0.10
32	31.8±0.18	1.0±0.10	1.2±0.12	1.2±0.12
40	40±0.20	1.0±0.10
50	50.8±0.26	1.2±0.12
65	63.5±0.32	1.2±0.12	1.5±0.15	1.5±0.15
80	76.1±0.38	1.5±0.15	2.0±0.20	2.0±0.20
90	88.9±0.44
100	101.6±0.54

說明：1.按（飲用水激情69蜜桃一区二区三区焊接鋼管）YB/T4204-2009執行

2.管材1、2係列的管外徑相同，故彈性體密封圈均可適用

**彈性體密封圈的基本尺寸**
公稱尺寸 DN	D1	D2	H
15	18.0	16.0	9.5
20	22.0	20.0	9.5
25	27.9	25.4	11.0
32	34.3	31.8	11.0
40	43.0	40.0	16.0
50	53.8	50.8	16.0
65	67.5	63.5	17.0
80	80.0	76.0	17.0
90	93.0	89.0	17.0
100	104.6	101.6	17.0
